PCB设计常用软件有哪些，各PCB设计软件的区别

发布时间：2016-04-28 01:44:53

PCB线路板设计软件，一般都包含了原理图设计和PCB设计两大模块，主流强大的线路板设计软件中，基本都包括了以上的模块，现在主流的线路板设计软件分别是：Protel､OrCAD､Viewlogic､PowerPCB､Cadence PSD､MentorGraphices 的 ExpeditionPCB､ZukenCadStart､Winboard/Windraft/Ivex SPICE､PCBStudio､TANGO､PCBWizard(与LiveWire配套的PCB制作软件包)､ultiBOARD7(与 multiSIM2001配套的PCB制作软件包)等。

下面简单介绍一下常用的几种软件。

1. AltiumProtel系列

Protel是PROTEL(现为Altium)公司在20世纪80年代末推出的线路板设计软件。

Protel99是基于 Windows操作系统下的纯32位电路设计制版系统。Protel99提供了一个集成的设计环境，包括了原理图设计和PCB布线工具，集成的设计文档管理，支持通过网络进行工作组协同设计功能。

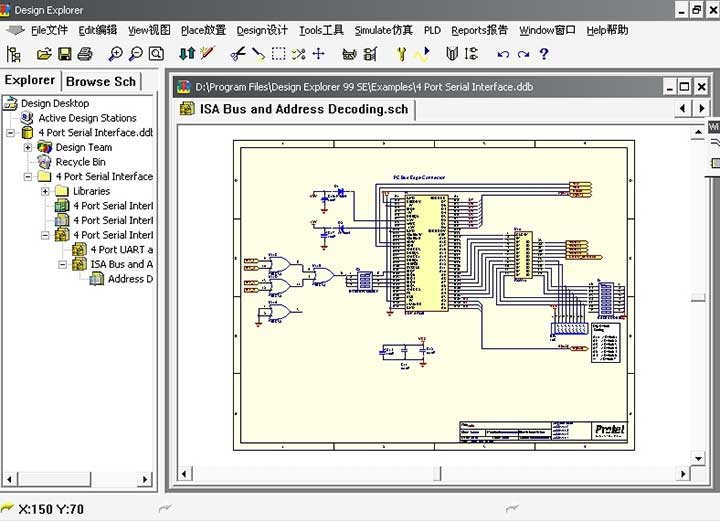

PCB设计软件Protel99工作界面

Protel99的主要特性如下：

Protel99设计系统运行稳定而且高效；
Smart Tool(智能工具)技术将所有的设计工具集成在单一的设计环境中；
Smart Doc(智能文档)技术将所有的设计数据文件储存在单一的设计数据库中，用设计管理器来统一管理。设计数据库以ddb为后缀方式，在设计管理器中统一管理。使用设计管理器统一管理的文档是在Protel99中新提出来的，以前版本中没有；
Smart Team(智能工作组)技术能让多个设计者通过网络安全地进行单独设计，再通过工作组管理功能将各个部分集成到设计管理器中；
PCB自动布线规则的复合选项极大地方便了布线规则的设计；
利用在线规则检查功能支持集成的PCB布线；
集成的PCB自动布线系统使用了最新的人工智能技术，如人工神经网络､模糊专家系统､模糊理论和模糊神经网络等技术，即使对于很复杂的电路板，其布线结果也能达到专家级的水平；
对印刷电路板设计时的自动布局采用两种不同的布局方式，即Cluster Placer(组群式)和基于统计方式(Statistical Placer)。在以前版本中只提供了基于统计方式的布局；
Protel99新增加了自动布局规则设计功能，Placement标签页是在Protel99中新增加的，用来设置自动布局规则的项目；
增强的交互式布局和布线模式，包括“Push and shove”。

由于Protel99SE软件简单易用，非常适合作为初学者学习原理图和PCB设计的入门教材，因此受到了广大电子工作者的欢迎。

2. Altium Designer 6.0

2005年底，Protel软件的原厂商 Altium 公司推出了 Protel系列的最新高端版本Altium Designer 6.0。Altium Limited宣布发布Altium Designer 6.0，它是完全一体化电子产品开发系统的下一个版本。Altium Designer是业界首例将设计流程､集成化PCB设计､可编程器件(如FPGA)设计和基于处理器设计的嵌入式软件开发功能整合在一起的产品。

这款最新高端版本Altium Designer6。除了全面继承包括Protel99SE､Protel2004在内的先前一系列版本的功能和优点以外，还增加了很多新的高端功能，是业界第一款也是唯一一款完整的板级设计解决方案。Altium Designer 6.0拓宽了板级设计的传统界限，全面集成了FPGA设计功能和SOPC设计实现功能，从而允许工程师将系统设计中的FPGA与PCB设计集成在一起。

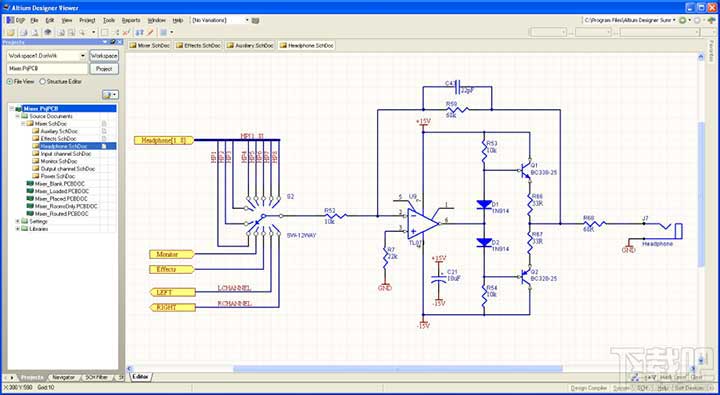

PCB设计软件Altium Designer工作界面

Altium Designer 6.0特点：

支持原理图输入和 HDL硬件描述输入模式；
支持基于 VHDL的设计仿真，混合信号电路仿真和布局前/后信号完整性分析；
Altium Designer 6.0的布局布线采用完全规则驱动模式，并且在PCB布线中采用了无网格的SitusTM 拓扑逻辑自动布线功能；
Altium Designer 6.0将完整的CAM输出功能的编辑结合在一起；
Altium Designer 6.0极大地减少了在高密度板卡上带有大量管脚器件封装的设计时间，简化了复杂板卡的设计导航功能，设计师可以有效处理高速差分信号，尤其对大规模可编程器件上的大量LVDS资源；
Altium Designer 6.0充分利用可得到的板卡空间和现代封装技术，以更有效的流程设计和更低的制造成本，缩短上市时间；
Altium Designer 6.0集成了FPGA和板级设计的功能，因此非常适合电路板上具有可编程FPGA器件的设计，使得用户无须使用FPGA厂商提供的第三方软件单独进行HDL的编程设计，极大地缩短了开发周期，由于其具有更完善的布线系统，因此也比较适合复杂的高速电路板的设计。

3. Mentor Graphics PADS系列

PADS EDA系统包括Power Logic､Power PCB､CAM350和 Hyper Lynx四个部分。

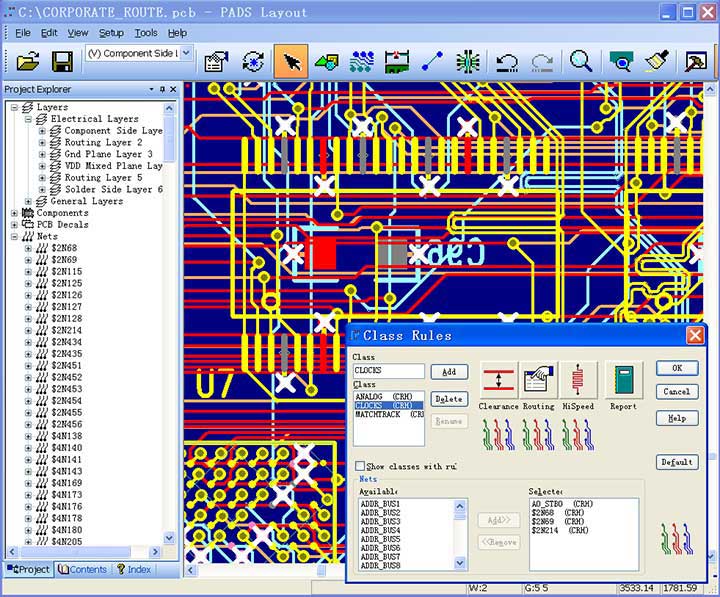

PCB设计软件PADS EDA PowerPCB7工作界面

PowerLogic7.1和PowerPCB7.1是 Mentor Graphics公司推出的优秀EDA设计软件，深受用户的喜爱。

PowerPCB特点:

集成的设计环境，各种功能均易于使用；
利用PADS印刷电路板PCB设计方案；
从简单到复杂的印刷电路板设计过程，达到高的ROI；
提高生产效率并缩短设计周期时间；
用最少的分析和仿真工具保持设计完整性。

Mentor Graphics PADS系列的功能和Protel系列相似，具备完善的从原理图到PCB的设计系统，应用范围也很广。

4. Allegro系统互连设计平台

Cadence Allegro系统互连设计平台通过IC､封装和PCB之间的约束驱动的协同设计，实现降低成本并加快上市的时间。

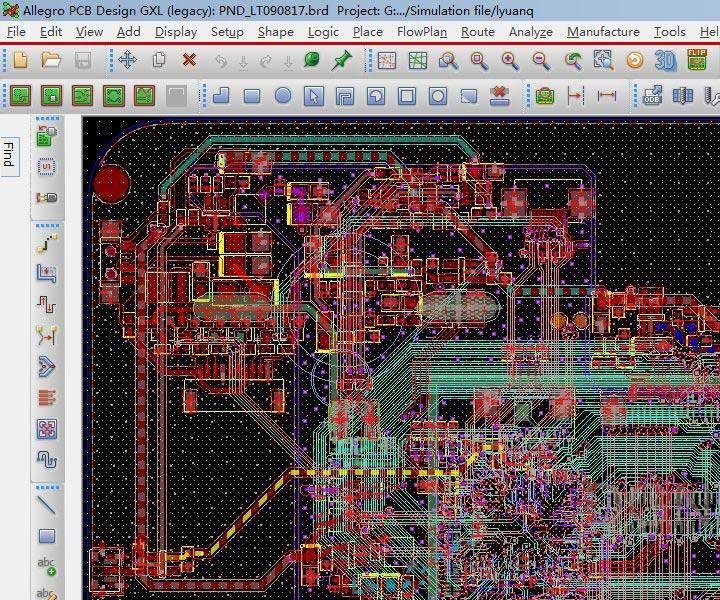

PCB设计软件CadenceAllegro工作界面

Cadence Allegro特点：

使用该平台的协同设计方法，工程师可以迅速优化I/O缓冲与IC､封装和PCB之间的系统互连，避免了硬件的重新投片，缩减了硬件成本和设计周期；
约束驱动的 Allegro流程包含了设计输入､信号完整性和物理PCB设计的高级功能；
从高速､高性能产品设计到日用品市场，Cadence提供了与现有技术的轻松集成，让使用者可以对现有设计流程进行实质性改良，通过最新和最先进的技术支持所有市场领域；
拥有Cadence Encounter和Virtuoso平台的支持，Allegro协同设计方法能够实现有效的设计链结合。

Allegro系统是PCB设计的优秀软件，在通信等高速PCB设计领域有广泛应用，其信号完整性分析功能非常适合万兆级产品的设计。

5. Cadence OrCAD

Cadence OrCAD 10.5全功能增强套件具有记时验证功能以及新OrCAD技术，是目前为止OrCAD功能最强大的一个版本。

PCB设计软件cadence orcad工作界面

Cadence OrCAD 10.5让 PCB的设计进入更细节阶段，与 PSpice结合可应用在Allegro平台上。此组系是一套完整的涵盖前端至后端､使用微软视窗平台的流程，可以供PCB设计师透过工具整合与程式自动化改善生产力与缩短进入市场的时间。OrCAD Unison Suite整合了4种新近加强型的产品，在单一套装软体当中即可提供设计师所需的所有工具。

OrCAD10.5包括供设计输入的 Orcad CaptureR ，供类比与混合信号模拟用的PSpiceRA/DBasics､供电路板设计的 OrcadLayoutR以及供高密度电路板自动绕线的SPECCTRAR4U。新加入的SPECCTRA用以支援日益复杂的各种高速､高密度印刷电路板设计。SPECCTRA提供给设计师一种以形状为基础的､功能强大的绕线器，可在减少使用者介入的情况下完成各种复杂设计。

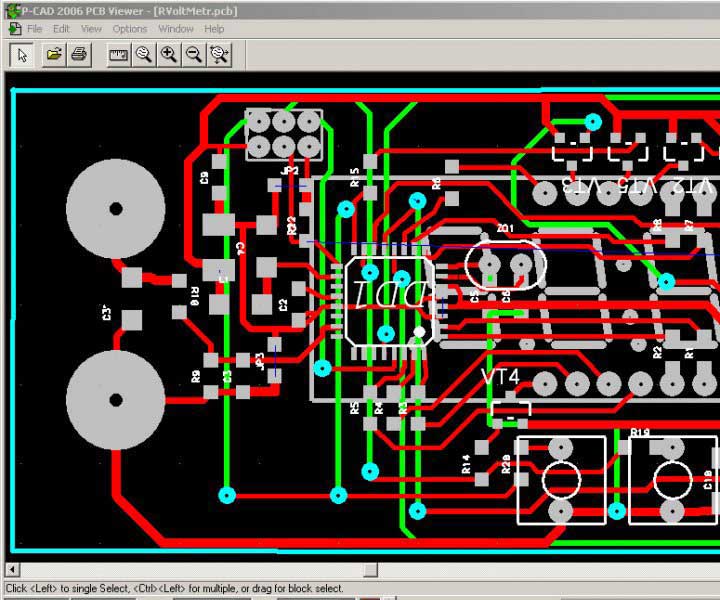

6. P-CAD2006PCB设计软件

P-CAD2006提供大量的新功能和增强功能，从而扩展了PCB专业人员的设计能力。从设计入门到制造，P-CAD2006包括了所有必需的工具，可以快速高效地处理板级设计任务。
