机顶盒控制板pcb抄板案例
发布时间：2017-07-26 17:19:52
案例详情

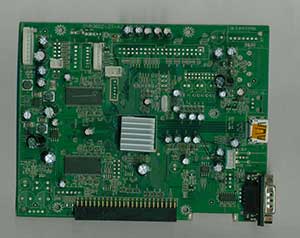

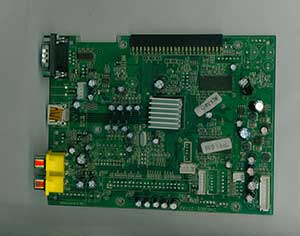

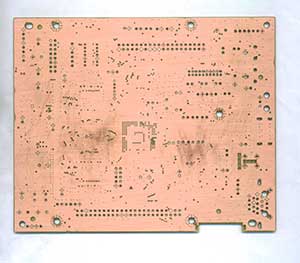

控制板参数
板数：2快板抄板
板材尺寸:101.98X27.25X2.2mm 75.6*76.3*2.2mm
板层数：主控制板为4层PCB抄板;按键板为双面板
元件数：300+
抄板周期：3天;
抄板介绍：机顶盒主控制板是四层板抄板，没有型号的电容电阻较多，抄板过程中测量容值阻值较为麻烦。按键板为双面板，线路简单，器件少，抄板容易;
涉及相关抄板业务：解密芯片，烧录程序，反推原理图;
 |
|
 |
|
 |
|
 |
|
 |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
产品参数
基本参数
处理器：Amlogic S912
GPU：ARM Mali-T820
内存：2GB
闪存：16GB
性能参数
1. 支持分辨率
最高可达4K（3840*2160 @60帧/秒）
2. 视频解码格式
H.265、H.264、VP9、MPEG1/2/4、VC-1、WMV
3. 视频文件格式
支持MKV、WMV、MPG、MPEG、DAT、AVI、MOV、ISO、MP4
4. 音频解码格式
MP3、WMA、AAC、PCM
5. 音频文件格式
MP3、Flac、AAC、RM、WMA、Ogg
6. 图片格式
支持JPG、BMP、GIF、PNG等文件格式
7. 菜单语言
简体中文、繁体中文、英文以及更多种的其他语言
8. 有线功能
100M网络接口
9. 无线功能
支持双频Wi-Fi：2.4GHz/5GHz 802.11a/b/g/n/ac
10. 蓝牙
Bluetooth 4.2 + EDR(enhanced data rate)
输入输出
1. 视频接口
1×HDMI2.0
1×CVBS复合视频接口
2. 音频接口
模拟左右声道音频接口
1×SPDIF数字光纤音频接口
3. 其他接口
2×标准USB 2.0接口
1×TF卡接口
1×电源接口
其他参数
遥控器：红外遥控器
电源电压：输入：100-240V 50/60Hz
输出：5V，2A
产品尺寸：158.8*104.7*23.6mm
外形设计：金属外壳
颜色：黑色
PCB抄板简介
板朗科技(www.pcbhf.com)是国内最早一批从事PCB电路板抄板的公司，拥有近十年的PCB反向开发设计抄板经验。板朗科技建立了先进的PCB抄板研究室，购置了专业的抄板机器设备和软件，组建了专业的抄板团队。板朗科技每年经手各种PCB抄板案例数千件，我司丰富的抄板经验在保证接手的抄板案例成功率的同时，也能够更高效的完成抄板工作。高效率与高成功率使板朗科技在业界备受好评。
PCB抄板范围
十年的抄板历程中，板朗科技积累了成熟完备的抄板技术，PCB抄板业务覆盖绝大多数类型和难度的PCB电路板，包括但不限于下面所列行业：
1.无线通讯设备：如无线基站；
2.光网络传输设备：如SDH，DWDM设备。
3.数据通信设备：如高端路由器、LANSWITCH、ADSL等。
4.高端计算设备：服务器，主机主板等。
5.多媒体电子设备：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率开关电源产品：家电、计算机、通讯、开关电源PCB设计。
7.电力电子设备：变频器、UPS、工业电源、工控板。各系列工控PCB设计。
8.工业控制设备、汽车控制系统、医疗电子设备。
PCB抄板能力
| 项目 | 我司能力 | 精度 |
| 最高层数 | 1-38层 | …… |
| 最大板厚 | 6mm | ±0.05mm |
| 最大尺寸 | 640mm X 480mm | ±0.1mm |
| 最小线宽 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
| 最小线隙 |
硬板 0.01mm 柔性版0.005mm |
|
| 最小机械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小机械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小激光盲孔 |
0.1mm |
|
| 最小激光埋孔 |
0.1mm |
|
| 盲孔种类 | 1阶、2阶、3阶、4阶激光盲孔 | …… |
| 埋孔种类 | >20类 | …… |
| 多层板铜厚测量 | …… | ± 1.7um |
| 多层板层间距测量 | …… | ±5um |
| 阻抗测算 | 5~150Ω | ±0.5Ω |
| 电阻阻值测量 | 0.000001Ω~20MΩ | ±5% |
| 电容容值测量 | 0.001pF ~ 100F | |
| 电感量测量 | 0.001nH ~ 10H | |
| 磁珠等效阻值测量 | 10Ω ～ 2000Ω (100MHz) | ±10% |
| 晶体频率测量 | 1KHz ~ 200MHz | ±1% |
| 稳压二极管测量 | 0.5V ~ 56V | ±0.01V |
一条龙PCB抄板
狭义上的PCB抄板仅包括电路板复制，我公司提供制作BOM清单、PCB克隆、芯片解密、物料代购、样机制作、调试、维修，SMT加工、PCBA加工等整套电子方案开发的一条龙服务，一站式解决所有问题，为客户节省时间、财力、人力等多方面的成本。
PCB抄板价格
板朗科技pcb抄板收费采用透明的计价方式，根据PCB板尺寸、板层、器件密度、操作的难以程度等相关参考因素，制定了详细的计算抄板价格方式，不乱收，多收客户一分钱。客户如需相关其他后续加工服务，抄板费用能享有一定优惠。
