步进电机驱动板抄板

案例详情

抄板简介

该步进电机驱动板是步进电机控制器主板，控制发出均匀脉冲信号的电子产品，步进电机驱动板发出的信号进入步进电机驱动器后，会由驱动器转换成步进电机所需要的强电流信号，带动步进电机运转。步进电机控制器能够准确的控制步进电机转过每一个角度。

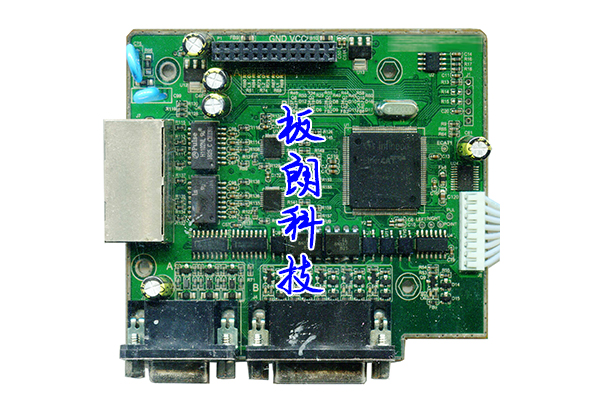

四层板设计，抄板主要涉及到核心芯片程序的解密及调试应用。（下图为该步进电机驱动板原板）

技术参数

板材尺寸:101.98X87.25X2.2mm

步进电机驱动板层数：4层PCB抄板;

抄板周期：3天;

抄板介绍：原板比较老旧，部分芯片及原件丝印模糊，抄板过程中对相关原件的测量和型号确认花费较多时间。较普通的四层小板抄板周期多1天左右;

涉及相关抄板业务：解密芯片，烧录程序，反推原理图;

抄板流程

1. 抄板流程1：扫描步进电机驱动板，记录元器件型号、位置。

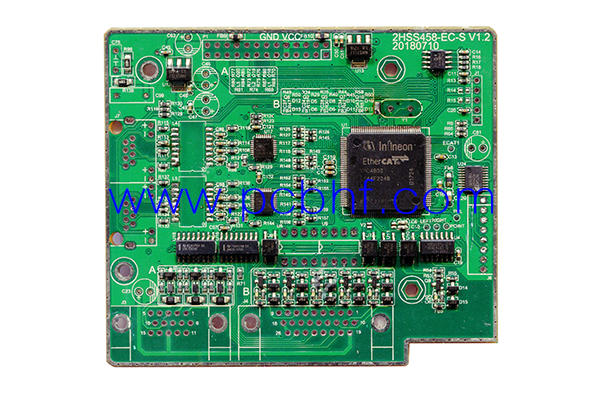

2. 抄板流程2：拆卸PCB板上各种元器件，并备注记录各元器件及注意事项，扫描拆板后图片。

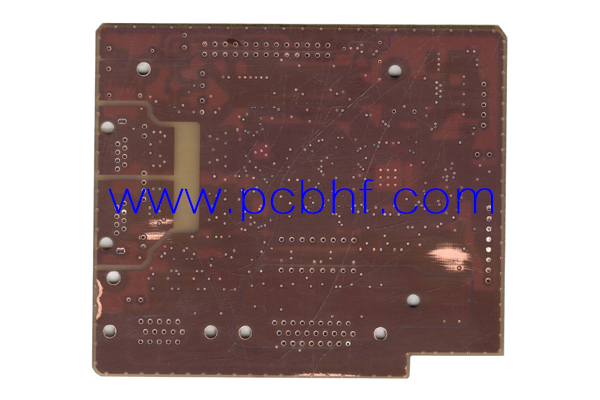

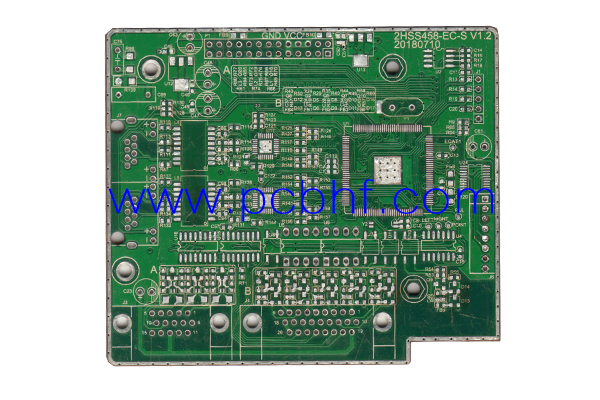

3. 抄板流程3：磨板，去除PCB板面焊锡、绿油、板材，露出顶层和底层线路图，扫描为图片，以便后续抄板所用。

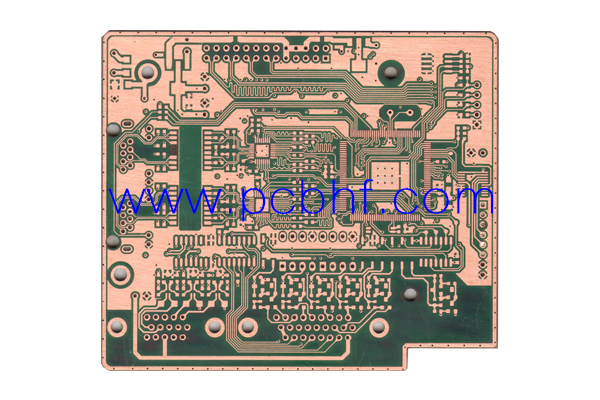

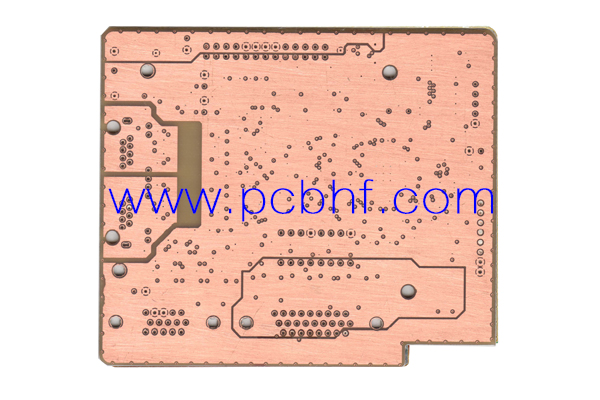

4. 抄板流程4：磨板，扫描中间层电路图。

抄板电路在H桥电路的基础上设计步进电机驱动电路。采用分立元件MOS管搭建双H桥驱动电路是成熟的电机控制方案，电路不复杂，性能可靠，根据MOS管的不同工作电流的上限甚至可以高达数十安培，

步进电机驱动板技术参数

输入电压：50~90VAC

连续电流输出：6.0A

通讯类型：CAN总线通讯/ModBus-RTU通讯协议

最大通讯距离：IKM

最大支持从站号：128

最大通讯速率：I000Kbps/115200bps

逻辑输入电流：7~20mA(10mA典型值）

保护：

♦过电流动作值峠值丨2A±10%

♦过压电压动作值200VDC♦过差报瞀阈值可通过驱动器的前面板或手持智能调节器设罝

外形尺寸（mm)：140X70X56

重星：约1500g

使用环境

场合：尽星避免粉尘、油雾及腐蚀性气体

工作温度：最大7(TC

储存温度：-2CTC-+65.C

湿度：4CK90%RH

冷却方式：然冷却或强制冷风

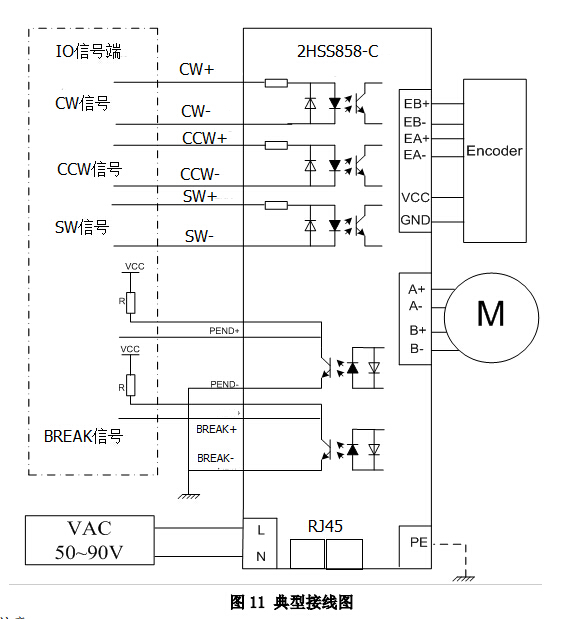

原理图略图
