手机无线充电器抄板

发布时间:2019-05-22 09:37:10

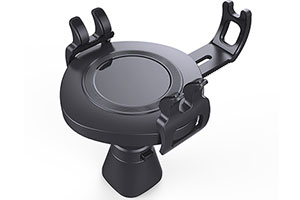

手机无线充电器抄板图片

案例详情

该无线充电器电路板抄板属于抄板难度较小的双面板抄板案例,原件数量少,PCB原理图简单,抄板周期为1天出bom清单、元理图和PCB文件。抄板打样线路板周期为2天。

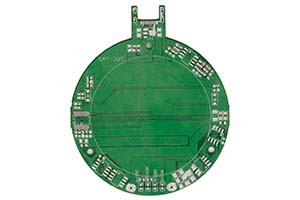

无线充电器抄板顶层图片

抄板顶层线路,扫描记录元件型号、脚位、极性等重要参数后,拆解掉版面的元件,打磨绿油,露出铜皮线路,扫描成图片进行线路图抄板。

无线充电器抄板底层图片

抄板底层线路,底层没有元件,打磨绿油,露出铜皮线路,扫描成图片进行线路图抄板。

电路板参数

尺寸:75*75.5*2.5mm

板层:双面板

基材:铜

绝缘材料:聚酸树脂

元件数量:50+

抄板周期:1天

抄板文件:电路原理图,PCB文件,BOM物料清单文件

其他业务:抄板打样PCB,制作样机并测试,批量PCBA加工。

无线充电器参数

电源输入: 5V2A内置

待机功耗: 30uA(MAX)

内置电池充电电流: 2A(MAX)

USB接口输出: 5V 2A

无线充电器输出功率: 5W

无线充电器工作频率范围: 110KHZ-205KHZ

无线开机待机功耗: less than 10mA

发射距离: 5~8mm

转换效率: 71%(MAX)

外壳表面温度: 40℃(MAX)

充放电提示: LED、Buzzer

工作温度: 0℃(32)F-40℃(104)

储藏温度: -20℃(-4)F-60℃(140)

保护功能:过压保护,过载保护,短路保护,过温保护,金属异物检测。

无线充电器介绍

无线充电器

无线充电的主要优势是可将手机放置在充电器或桌面上,在没有杂乱电缆的情况下充电。这一点听起来可能不算什么,但消费者一旦体验过无线充电,或许他们将永远不愿再回到因为插拔电源插头而带来不便的时代。

无线充电曾被三星在内的手机厂商视为超越苹果的一大卖点,然而目前看起来无线充电功能并非刚需和标配。虽然看上去进展缓慢,但实际上经过这几年的发展,无线充电正处于一个高速发展的阶段。有业内人士预计,到2018年底,全球一半以上的智能手机将配备无线充电功能,无线充电成为行业的标配会在2020年。根据调研机构IHS Technology的数据,已经有超过45款智能手机、50款智能手表、430种充电板、550种智能手机壳和70款车型实现了无线充电功能。现阶段无线电源技术已跨越初期应用技术的鸿沟,预计在不久的将来普及率会继续增长。

从iphone8配备无线充电功能以来,国产品牌如华为、OPPO、VIVO、金立、努比亚、魅族、TCL等都对无线充电表现出强烈的兴趣并推出了多款无线充电功能的手机。


PCB抄板简介

板朗科技(www.pcbhf.com)是国内最早一批从事PCB电路板抄板的公司,拥有近十年的PCB反向开发设计抄板经验。板朗科技建立了先进的PCB抄板研究室,购置了专业的抄板机器设备和软件,组建了专业的抄板团队。板朗科技每年经手各种PCB抄板案例数千件,我司丰富的抄板经验在保证接手的抄板案例成功率的同时,也能够更高效的完成抄板工作。高效率与高成功率使板朗科技在业界备受好评。

PCB抄板范围

十年的抄板历程中,板朗科技积累了成熟完备的抄板技术,PCB抄板业务覆盖绝大多数类型和难度的PCB电路板,包括但不限于下面所列行业:

1.无线通讯设备:如无线基站;

2.光网络传输设备:如SDH,DWDM设备。

3.数据通信设备:如高端路由器、LANSWITCH、ADSL等。

4.高端计算设备:服务器,主机主板等。

5.多媒体电子设备:TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。

6.大功率开关电源产品:家电、计算机、通讯、开关电源PCB设计。

7.电力电子设备:变频器、UPS、工业电源、工控板。各系列工控PCB设计。

8.工业控制设备、汽车控制系统、医疗电子设备。

PCB抄板能力

项目 我司能力 精度
最高层数 1-38层 ……
最大板厚 6mm ±0.05mm
最大尺寸 640mm X 480mm ±0.1mm
最小线宽

硬板 0.01mm

柔性版0.005mm

±0.01mm















最小线隙

硬板 0.01mm

柔性版0.005mm

最小机械通孔

硬板 0.15mm

柔性版0.1mm

最小机械埋孔

硬板 0.15mm

柔性版0.1mm

最小激光盲孔

0.1mm

最小激光埋孔

0.1mm

盲孔种类 1阶、2阶、3阶、4阶激光盲孔 ……
埋孔种类 >20类 ……
多层板铜厚测量 …… ± 1.7um
多层板层间距测量 …… ±5um
阻抗测算 5~150Ω ±0.5Ω
电阻阻值测量 0.000001Ω~20MΩ ±5%
电容容值测量 0.001pF ~ 100F
电感量测量 0.001nH ~ 10H
磁珠等效阻值测量 10Ω ~ 2000Ω (100MHz) ±10%
晶体频率测量 1KHz ~ 200MHz ±1%
稳压二极管测量 0.5V ~ 56V ±0.01V

一条龙PCB抄板

狭义上的PCB抄板仅包括电路板复制,我公司提供制作BOM清单、PCB克隆、芯片解密、物料代购、样机制作、调试、维修,SMT加工、PCBA加工等整套电子方案开发的一条龙服务,一站式解决所有问题,为客户节省时间、财力、人力等多方面的成本。

PCB抄板价格

板朗科技pcb抄板收费采用透明的计价方式,根据PCB板尺寸、板层、器件密度、操作的难以程度等相关参考因素,制定了详细的计算抄板价格方式,不乱收,多收客户一分钱。客户如需相关其他后续加工服务,抄板费用能享有一定优惠。
