发布时间:2018-05-21 09:04:55
案例详情
技术参数
PCB板尺寸:117mm*77mm
开关电源板板层数:4层PCB抄板;
抄板周期:1天;
抄板价格:免抄板费;
抄板其他业务:绘制原理图,批量成品加工
![]() |
![]() |

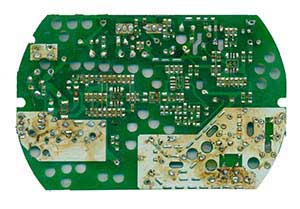

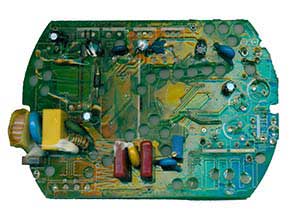

1. 抄板流程1:扫描高清监控120w 24v 5a 电源板,记录元器件型号、位置。 | |
![]() |
![]() |
2. 抄板流程2:拆卸板上各种元器件,并备注记录各元器件注意事项,去除开关电源板板面焊锡、绿油、板材,露出顶层和底层线路图,扫描为图片。 | |
![]() |
![]() |
3. 抄板流程3:磨板,露出线路板中间层线路并扫描为图片 |
主要功能参数
直流输出电压:24V
输出电压容差:±1%
额定输出电流
输出电流范围:0-5A
纹波及噪音:50mVp-p
进线稳定度:±0.5%
负载稳定度:±0.5%
直流输出功率:120W
效率:83%
直流电压可调范围:+10%
输入电压范围:85~132VAC/176~264VAC由开关选择47~63Hz;248~370VDC
输入电流:0.8A/115V 0.45A/230V
冲击电流:冷启动电流30A/115V 60A/230V
漏电流:<1mA/240VAC
过载保护:105%~150% 类型:切断输出 复位:自动恢复
温度系数:±0.03%/℃(0-50℃)
启动、上升、保持时间:1s,15ms,30ms
抗震性:10~500Hz,2G 10min,/1周期,时长60分,各轴
耐压性:输入输出间:1.5KvAC输入与外壳:1.5KvAC输出与外壳:0.5KvAC
隔离电阻:输入输出间:输入与外壳,输出与外壳:500VDC/100MΩ
工作温度、湿度:-10℃~+60℃(参考输出特性图),20%~90%RH
整机外形尺寸:199×98×38mm
整机重量:0.65Kg
安全标准:满足UL 1012要求
EMC标准:满足FCC部分15J条件 等级B
备注:
1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70%RH,温度。
2、容差:包括设定容差,线路稳定度,负载稳定度。
3、纹波测试:20MHz用“A12”双绞线,中断用0.1uF—47uF电容器短路。
4、进线电压稳定度测试:满负载时时线低电压到高电压。
5、负载稳定度测试:负载从0%到100%
6、C3、4、32必须拆除
PCB抄板简介
板朗科技(www.pcbhf.com)是国内最早一批从事PCB电路板抄板的公司,拥有近十年的PCB反向开发设计抄板经验。板朗科技建立了先进的PCB抄板研究室,购置了专业的抄板机器设备和软件,组建了专业的抄板团队。板朗科技每年经手各种PCB抄板案例数千件,我司丰富的抄板经验在保证接手的抄板案例成功率的同时,也能够更高效的完成抄板工作。高效率与高成功率使板朗科技在业界备受好评。
PCB抄板范围
十年的抄板历程中,板朗科技积累了成熟完备的抄板技术,PCB抄板业务覆盖绝大多数类型和难度的PCB电路板,包括但不限于下面所列行业:
1.无线通讯设备:如无线基站;
2.光网络传输设备:如SDH,DWDM设备。
3.数据通信设备:如高端路由器、LANSWITCH、ADSL等。
4.高端计算设备:服务器,主机主板等。
5.多媒体电子设备:TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率开关电源产品:家电、计算机、通讯、开关电源PCB设计。
7.电力电子设备:变频器、UPS、工业电源、工控板。各系列工控PCB设计。
8.工业控制设备、汽车控制系统、医疗电子设备。
PCB抄板能力
项目 | 我司能力 | 精度 |
最高层数 | 1-38层 | …… |
最大板厚 | 6mm | ±0.05mm |
最大尺寸 | 640mm X 480mm | ±0.1mm |
最小线宽 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
最小线隙 |
硬板 0.01mm 柔性版0.005mm |
|
最小机械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
最小机械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
最小激光盲孔 |
0.1mm |
|
最小激光埋孔 |
0.1mm |
|
盲孔种类 | 1阶、2阶、3阶、4阶激光盲孔 | …… |
埋孔种类 | >20类 | …… |
多层板铜厚测量 | …… | ± 1.7um |
多层板层间距测量 | …… | ±5um |
阻抗测算 | 5~150Ω | ±0.5Ω |
电阻阻值测量 | 0.000001Ω~20MΩ | ±5% |
电容容值测量 | 0.001pF ~ 100F | |
电感量测量 | 0.001nH ~ 10H | |
磁珠等效阻值测量 | 10Ω ~ 2000Ω (100MHz) | ±10% |
晶体频率测量 | 1KHz ~ 200MHz | ±1% |
稳压二极管测量 | 0.5V ~ 56V | ±0.01V |
一条龙PCB抄板
狭义上的PCB抄板仅包括电路板复制,我公司提供制作BOM清单、PCB克隆、芯片解密、物料代购、样机制作、调试、维修,SMT加工、PCBA加工等整套电子方案开发的一条龙服务,一站式解决所有问题,为客户节省时间、财力、人力等多方面的成本。
PCB抄板价格
板朗科技pcb抄板收费采用透明的计价方式,根据PCB板尺寸、板层、器件密度、操作的难以程度等相关参考因素,制定了详细的计算抄板价格方式,不乱收,多收客户一分钱。客户如需相关其他后续加工服务,抄板费用能享有一定优惠。
