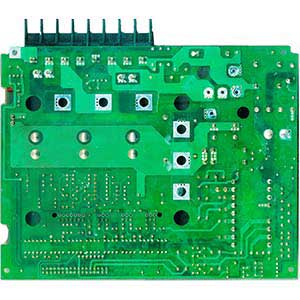

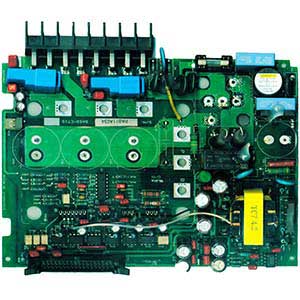

伺服驱动板抄板

案例详情

技术参数

PCB板尺寸:68.30*57.30mm

伺服驱动板层数：4层PCB抄板;

抄板周期：2天;

抄板价格：因后续批量加工免抄板费用，;

抄板其他业务：相关芯片解密及伺服驱动板小批量加工;

1. 抄板流程1：扫描伺服驱动板，记录元器件型号、位置。
2. 抄板流程2：拆卸驱动板上各种元器件，并备注记录各元器件及注意事项，扫描拆板后图片。
3. 抄板流程3：磨板，去除PCB板面焊锡、绿油、板材，露出顶层和底层线路图，扫描为图片，以便后续抄板所用。
4. 抄板流程4：磨板，扫描中间层电路图。

功能参数

驱动电机：直线（DDL）、力矩(DDR)、音圈、有刷、无刷电机

控制模式：运动序列、点到点、PVT；电子齿轮、凸轮；位置/速度/转矩周期同步（CSP,CSV,CST）

运行模式：独立可编程控制（Stand-alone）、外部控制、或分布式网络控制

通信类型：RS232、EtherCAT

输入输出：1个±10V模拟量输入；11个数字量输入，6个数字量输出，无光隔。

反馈：

正交增量编码器,最大速率5Mline/s(4倍频后20M)

数字霍尔（U,V,W，120°电气相位差)

模拟量正余弦编码器（Sin/Cos）可选

第2编码器输入或输出（全闭环控制）

松下增量编码器（A格式）

SSI，EnDat,AbsoluteA

多摩川与松下绝对值编码器A

尼康与三洋绝对值编码器A

单一直流电源供电：+14~80V(直流)，连续电流最大15A，峰值电流最大30A(直流)

全面的保护设计：过流、短路、接地、过压、欠压、I2t、控制错误
