注塑机电脑板抄板

发布时间:2018-05-29 09:03:30

注塑机电脑板抄板图片

案例详情

技术参数

PCB板尺寸:275mm*180mm

注塑机电脑板控制板层数:6层PCB抄板;

抄板周期:3天;

抄板价格:包含在后期PCBA批量加工中;

抄板其他业务:批量加工PCBA;

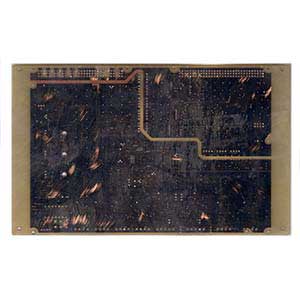

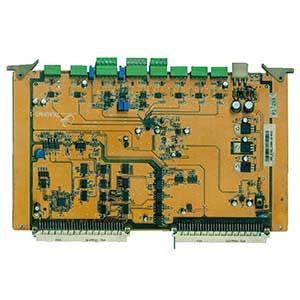

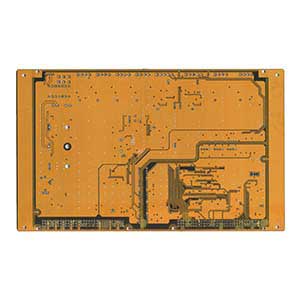

注塑机电脑板正面器件 注塑机电脑板背面器件
1. 抄板流程1a:扫描注塑机电脑板,记录元器件型号、位置。

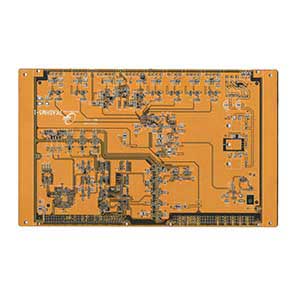

注塑机电脑板去除较高元器件后正面器件 注塑机电脑板背面去除较高元器件后器件扫描
2. 抄板流程1b:改板尺寸较大,元器件相对较多,因此多扫描两张拆除部分较高元器件后的板面器件及孔位图。扫描注塑机电脑板,记录元器件型号、位置。

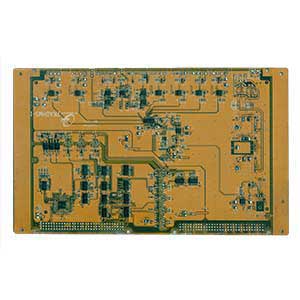

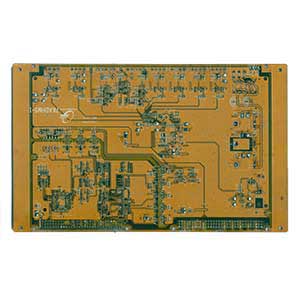

注塑机电脑板控制板顶层拆卸元器件 注塑机电脑板控制板底层拆卸元器件
3. 抄板流程2:拆卸板上各种元器件,并备注记录各元器件注意事项

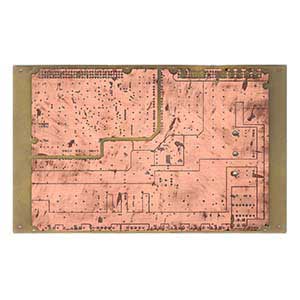

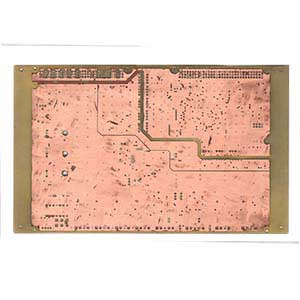

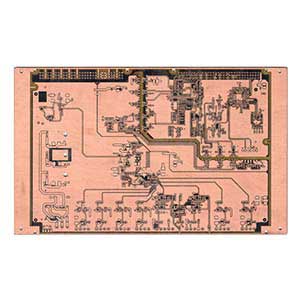

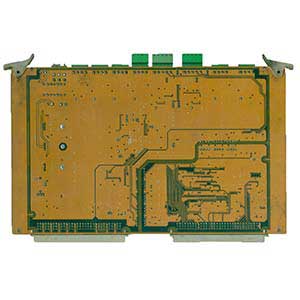

注塑机电脑板控制板顶层磨板 注塑机电脑板控制板底层磨板
4. 抄板流程3:磨板,去除PCB板面焊锡、绿油、板材,露出顶层和底层线路图,扫描为图片。

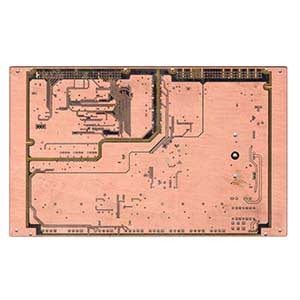

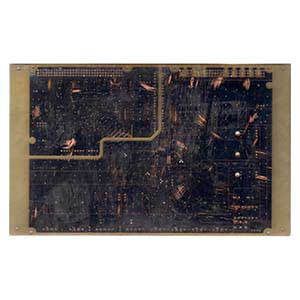

注塑机电脑板控制板中间层磨板1 注塑机电脑板控制板中间层磨板2
5. 抄板流程4:磨板,扫描中间层电路图
注塑机电脑板控制板中间层磨板3 注塑机电脑板控制板中间层磨板4
6. 抄板流程5:扫描中间层线路图

注塑机电脑板参数

钣金尺寸(mm) 230 x 337 x 207
安装尺寸(mm)
PB(IO点输入) 32或48
PC(IO点输出) 32或48
继电器输出(Relay) 18 { 9 (加热) + 3 (马达) + 6 (其他) } (Extensible)
温度输入(Temp) 9(料温)+1(油温)
模拟量输入(AD) 6ch(0~10V)+2ch(-10v~10V))
模拟量输出(DA) 3(A)(Extensible)
IO扩展 MAX 96 Pinots
主机通讯方式 RS232、Net网络接口
电源器 24V,dependant Spec.
