印花机控制线路板抄板

发布时间:2016-08-22 19:35:31

印花机控制线路板抄板图片

案例详情

印花机控制线路板抄板

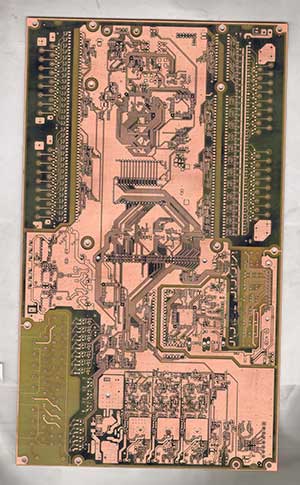

印花机PCB板正面元器件 印花机PCB板正面拆板
印花机电路板正面电路图 印花机电路板背面元器件

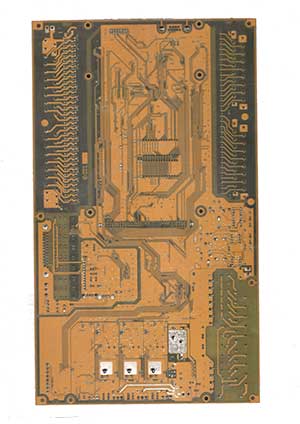

印花机控制线路板背面拆板 印花机控制线路板电路
印花机控制线路板抄板BOM清单
类型 参数  封装 数量 位号 厂商 备注
贴片电阻 1801 1.8K 1/8W 1% 0805 4 R7, R9, R15, R17
332  3.3K 1/8W 5% 0805 2 R49, R50
5101 5.1K 1/8W 1% 0805 2 R33, R34
562  5.6K 1/8W 5% 0805 2 R3, R10
8201 8.2K 1/8W 1% 0805 4 R5, R6, R19, R21
1002 10K  1/8W 1% 0805 14 R1, R4, R8, R11, R26, R27, R30,R37, R39, R40, R42, R43, R46,R47
1502 15K  1/8W 1% 0805 4 R2, R23, R32, R41
2002 20K  1/8W 1% 0805 2 R35, R36
2702 27K  1/8W 1% 0805 2 R28, R45
4702 47K  1/8W 1% 0805 2 R25, R31
513  51K  1/8W 5% 0805 2 R29, R44
1003 100K 1/8W 1% 0805 10 R12, R13, R16, R18, R20, R22,R23A, R24, R38, R48
可调电阻 10K 1-2:6.2K DIP3 7.5*7*4.5mm 2 VR1, VR2
贴片电容 22PF  10% 0805 10 C2, C6, C9, C10, C29, C30, C31,C35, C36, C37
470PF 10% 0805 4 C1, C4, C22, C24
2.2NF 10% 0805 2 C21, C27
15NF  10% 0805 2 C23, C25
47NF  10% 0805 2 C17, C20
100NF 10% 0805 12 C11, C12, C15, C16, C18, C19,C26, C28, C32, C33, C34, C38
270NF 10% 0805 6 C3, C5, C7, C8, C13, C14
直插电解电容 22UF/50V SIP2 φ6*12mm 6 E3,E4, E5, E6, E7, E8
220UF/25V SIP2 φ8*12mm 2 E1, E2
CBB电容 100NF ±5% 250V  SIP2 9*3*6mm 1 C40
二极管 1N4007 D-1206 8 D1, D2, D3, D4, D5, D6, D7, D8
IC LM833 SOP8 6 IC1, IC2, IC3, IC4, IC5, IC6
线性光偶 LCR-0203 DIP4 φ6*13mm 2 L1, L2
排线座 3PIN白色排线座   脚距2.54mm SIP3 10*6*7mm 3 CN5_2,CN4,CN5
4PIN白色排线座   脚距2.54mm SIP4 12*6*7mm 2 CN2, CN3
连接座 4PIN连接座 DIP4 31*26*26mm 3 S1, S2, S3
卡侬座 3芯卡侬公座 (直脚) DIP3 32*26*26mm 2 X3, X4
3芯卡侬母座 (直脚) DIP3 32*26*26mm 2 X1, X2
拔动开关 20PIN拔动开关 DIP20 22*9*25mm 1 SW4
12PIN拔动开关 DIP12 16*7*18mm 1 SW1
8PIN拔动开关 DIP8 17*7*21mm 3 SW3,SW2, SW5
5PIN拔动开关 SIP5 17*7*21mm 1 SW6
