嵌入式系统控制模块主板抄板

案例详情

抄板流程

1.扫描记录嵌入式系统控制模块主板正面元器件

2.扫描记录嵌入式系统控制模块主板背面元器件

3.记录嵌入式系统控制模块主板正面孔位

4.记录嵌入式系统控制模块主板背面孔位

5.复制嵌入式系统控制模块主板正面线路图

6.克隆嵌入式系统控制模块主板背面电路图

7.嵌入式系统控制模块主板正面埋盲孔线路图

8.嵌入式系统控制模块主板背面过孔电路图

模块特性

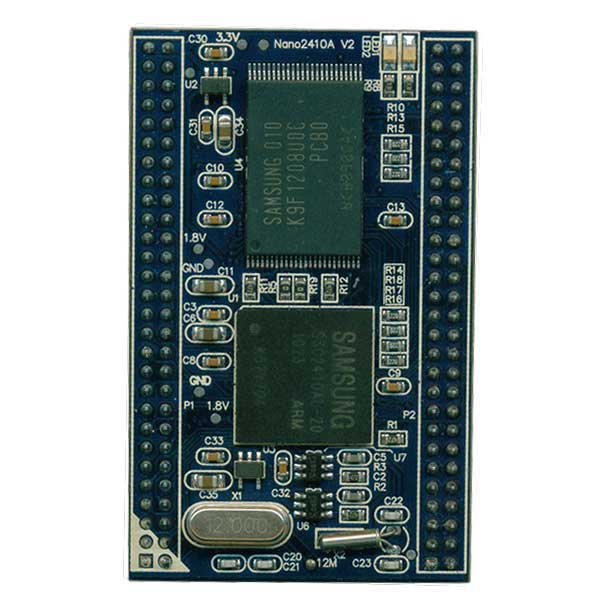

作为一种高级嵌入式系统控制主模块，Nano2410A V2.0 具有如下特性：

超小尺寸：58(W) x 36(L) x 11(H)mm

ARM9 CPU：S3C2410A，系统主频最高可达 266Mhz

大存储量(使用 Nand Flash)：64M Byte

更多的动态存储容量(SDRAM)：32M byte

内置看门狗

内置实时时钟

3 个串口(均可扩展为 485 接口)

小型的系统总线接口(可扩展以太网、IDE 等外设)

丰富的常用嵌入式系统接口：

SPI x 1、I2C x 1、I2S x 1 (一般用来外接音频输入与输出，也可用作 GPIO)、AD x 2 (10 位精度)、PWM x 1

8 个外部中断

板载四线电阻触摸屏接口

USB Host (可外接优盘、鼠标、摄像头、打印机、键盘等设备)

USB Slave 接口

3 个外部中断

标准 JTAG 接口

外部复位信号

支持各种 STN 伪彩、TFT 真彩 LCD，最高分辨率可达 1024 x 768

2.0mm 间距 112 针双列直插，使用极其方便

支持标准 Linux 2.4.18(可升级至 2.6 版本内核)、WindowsCE 等高级嵌入式操作系统

PCB抄板简介

板朗科技(www.pcbhf.com)是国内最早一批从事PCB电路板抄板的公司，拥有近十年的PCB反向开发设计抄板经验。板朗科技建立了先进的PCB抄板研究室，购置了专业的抄板机器设备和软件，组建了专业的抄板团队。板朗科技每年经手各种PCB抄板案例数千件，我司丰富的抄板经验在保证接手的抄板案例成功率的同时，也能够更高效的完成抄板工作。高效率与高成功率使板朗科技在业界备受好评。

PCB抄板范围

十年的抄板历程中，板朗科技积累了成熟完备的抄板技术，PCB抄板业务覆盖绝大多数类型和难度的PCB电路板，包括但不限于下面所列行业：

1.无线通讯设备：如无线基站；

2.光网络传输设备：如SDH，DWDM设备。

3.数据通信设备：如高端路由器、LANSWITCH、ADSL等。

4.高端计算设备：服务器，主机主板等。

5.多媒体电子设备：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。

6.大功率开关电源产品：家电、计算机、通讯、开关电源PCB设计。

7.电力电子设备：变频器、UPS、工业电源、工控板。各系列工控PCB设计。

8.工业控制设备、汽车控制系统、医疗电子设备。

PCB抄板能力

一条龙PCB抄板

狭义上的PCB抄板仅包括电路板复制，我公司提供制作BOM清单、PCB克隆、芯片解密、物料代购、样机制作、调试、维修，SMT加工、PCBA加工等整套电子方案开发的一条龙服务，一站式解决所有问题，为客户节省时间、财力、人力等多方面的成本。

PCB抄板价格

板朗科技pcb抄板收费采用透明的计价方式，根据PCB板尺寸、板层、器件密度、操作的难以程度等相关参考因素，制定了详细的计算抄板价格方式，不乱收，多收客户一分钱。客户如需相关其他后续加工服务，抄板费用能享有一定优惠。
