UPS电源线路板抄板
发布时间：2016-08-22 19:28:02
案例详情

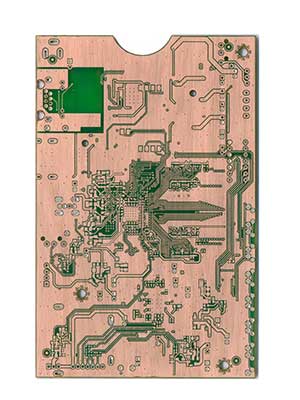

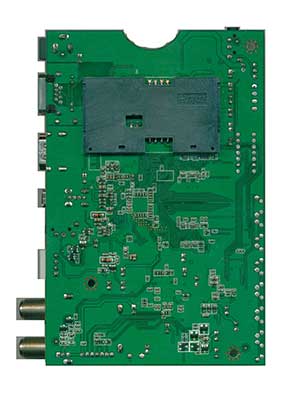

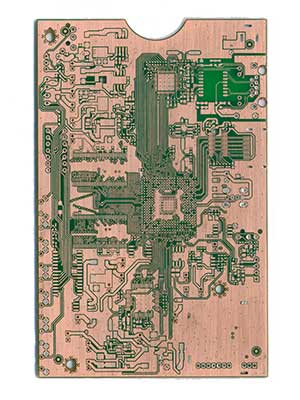

UPS电源线路板抄板
高频在线式单进单出UPS电源，可以使用（N+1）并机冗余备份，故障率低，应用于通信行业计费中心、通信基站、银行营业网点、ATM自动取款机及证券、交通、电力、工业等各行业网络办公环境。 采用DSP数字信号处理器技术设计，简化UPS控制电路，采用高频（50KHz）AC-DC变换技术，功耗、散热减小。采用PFC（输入功率因数较正）技术，减小了发电机的功率。
 |
 |
 |
 |
 |
 |
| VS-1REVA | |||||
| 元件类型 | 元件参数 | 元件封装 | 数量 | 元件位号 | 备注 |
| 贴片电阻 | 100R 1/8W ±5% | 0805 | 1 | R3 | |
| 100K 1/8W ±5% | 0805 | 1 | R1 | ||
| 220K 1/8W ±5% | 0805 | 1 | R2 | ||
| 贴片电容 | 1NF | 0805 | 1 | C5 | |
| 100NF | 0805 | 1 | C6 | ||
| 引线钽电容 | 100NF | DIP2 | 1 | C7 | |
| 直插电解电容 | 220UF | DIP2 Φ13*40MM | 4 | C1, C2, C3, C4 | |
| 整流二极管 | 1N4148 | 1206 | 1 | D1 | |
| 陶瓷谐振器 | 4.00MG | DIP3 8*3*6MM | 1 | J4 | |
| IC | (8A 125)KIA78L05F | SOT89 | 1 | Q2 | |
| EM78P156ELMJ -G | SOP-18 | 1 | U1 | ||
| 保险管 | 2PIN | DIP2 11*3*8MM | 2 | J1, J2 | |
| 数码管 | 12PIN | DIP12 | 1 | J3 | |
| 测试点 | 3PIN | SMD3 | 1 | Q1 | 仅供参考 |
| 接线 | 2PIN | DIP2 | 1 | J5 | 带螺丝 |
| 19 | |||||
产品参数
| 容量 | VA/W | 6KVA/5.4KW |
| 输入 | 输入配线 | 单相二线+地线 |
| 电压范围 | 120-275V | |
| 频率范围 | 50/60HZ自适应 | |
| 失真率 | <5% | |
| 功率因数 | ≥0.99 | |
| 发电机输入 | Support | |
| 输出 | 电压范围 | 220×（1+1%）VAC |
| 频率(同频模式) | 46-54Hz/56-64Hz（与输入市电频率同步） | |
| 频率(电池模式) | 50（1+1%）/60（1+1%）Hz | |
| 功率因数 | 0.9 | |
| 波峰比 | 3:1 | |
| 谐波失真 | ≤3%THD(线性负载) | |
| ≤6%THD(非线性负载) | ||
| 输出波形 | 纯正弦波 | |
| 输出方式 | 端子排 | |
| 过载能力 | 市电：105%-125%，1min;125%-135%，30S;〉135%，0.5S 电池：≥105% for 30 S | |
| 效率 | 充电模式 | 90% |
| 电池模式 | 90% | |
| 市电优先模式 | 97% | |
| 电池 | 电池类型 | 12V/7AH |
| 电池数量 | 16 | |
| 设备时间(满载) | >5min | |
| 充电时间(90%) | 8Hours | |
| 充电电池(最大) | 1.0A | |
| 额定充电电压 | 218.4Vdc | |
| 温度检测 | 是 | |
| 转换时间 | 市电转电池 | 零 |
| 逆变到旁路 | 零 | |
| 其它特点 | 市电优先模式 | 支持 |
| 常态模式(恒压恒频) | 支持 | |
| 电源分配器 | 支持 | |
| 远程控制面板 | 长达100米 | |
| 并联冗余 | 3台(最多) | |
| 指示灯 | LED显示 | 负载状态/电池容量/电池模式/旁路模式/故障 |
| LCD显示 | 负载/电池/输入/输出/操作摸式 | |
| 电池模式 | 每4秒鸣叫1次 | |
| 低电 | 每秒鸣叫1次 | |
| 过载 | 每秒鸣叫2次 | |
| 故障 | 一直鸣叫 | |
| 尺寸 | 外型体积(DxWxH)mm | 248x500x616 |
| 重量 | 净重(Kg) | 57 |
| 使用环境 | 运行环境 | 0~40℃ |
| 相对温度 | 20~90%(无凝结) | |
| 噪音强度 | <55db@1Meter | |
| 接口 | 微型RS-232 | 支持Windows®2000/2003/XP/Vista/2008/7LinuxUnix和MAC |
| USB(可选) | Windows Famlly & MAC | |
| 插槽(可选) | SNMP/AS400 Relay Card/Rs485 | |
| EPO(可选) | 支持紧急关机 |
PCB抄板简介
板朗科技(www.pcbhf.com)是国内最早一批从事PCB电路板抄板的公司，拥有近十年的PCB反向开发设计抄板经验。板朗科技建立了先进的PCB抄板研究室，购置了专业的抄板机器设备和软件，组建了专业的抄板团队。板朗科技每年经手各种PCB抄板案例数千件，我司丰富的抄板经验在保证接手的抄板案例成功率的同时，也能够更高效的完成抄板工作。高效率与高成功率使板朗科技在业界备受好评。
PCB抄板范围
十年的抄板历程中，板朗科技积累了成熟完备的抄板技术，PCB抄板业务覆盖绝大多数类型和难度的PCB电路板，包括但不限于下面所列行业：
1.无线通讯设备：如无线基站；
2.光网络传输设备：如SDH，DWDM设备。
3.数据通信设备：如高端路由器、LANSWITCH、ADSL等。
4.高端计算设备：服务器，主机主板等。
5.多媒体电子设备：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率开关电源产品：家电、计算机、通讯、开关电源PCB设计。
7.电力电子设备：变频器、UPS、工业电源、工控板。各系列工控PCB设计。
8.工业控制设备、汽车控制系统、医疗电子设备。
PCB抄板能力
| 项目 | 我司能力 | 精度 |
| 最高层数 | 1-38层 | …… |
| 最大板厚 | 6mm | ±0.05mm |
| 最大尺寸 | 640mm X 480mm | ±0.1mm |
| 最小线宽 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
| 最小线隙 |
硬板 0.01mm 柔性版0.005mm |
|
| 最小机械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小机械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小激光盲孔 |
0.1mm |
|
| 最小激光埋孔 |
0.1mm |
|
| 盲孔种类 | 1阶、2阶、3阶、4阶激光盲孔 | …… |
| 埋孔种类 | >20类 | …… |
| 多层板铜厚测量 | …… | ± 1.7um |
| 多层板层间距测量 | …… | ±5um |
| 阻抗测算 | 5~150Ω | ±0.5Ω |
| 电阻阻值测量 | 0.000001Ω~20MΩ | ±5% |
| 电容容值测量 | 0.001pF ~ 100F | |
| 电感量测量 | 0.001nH ~ 10H | |
| 磁珠等效阻值测量 | 10Ω ～ 2000Ω (100MHz) | ±10% |
| 晶体频率测量 | 1KHz ~ 200MHz | ±1% |
| 稳压二极管测量 | 0.5V ~ 56V | ±0.01V |
一条龙PCB抄板
狭义上的PCB抄板仅包括电路板复制，我公司提供制作BOM清单、PCB克隆、芯片解密、物料代购、样机制作、调试、维修，SMT加工、PCBA加工等整套电子方案开发的一条龙服务，一站式解决所有问题，为客户节省时间、财力、人力等多方面的成本。
PCB抄板价格
板朗科技pcb抄板收费采用透明的计价方式，根据PCB板尺寸、板层、器件密度、操作的难以程度等相关参考因素，制定了详细的计算抄板价格方式，不乱收，多收客户一分钱。客户如需相关其他后续加工服务，抄板费用能享有一定优惠。
