抄板类别
电源电子
电源板PCB抄板
发布时间：2016-08-22 02:31:19
案例详情

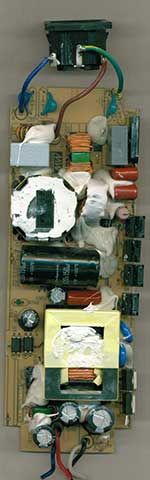

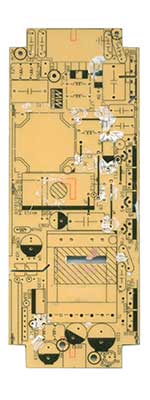

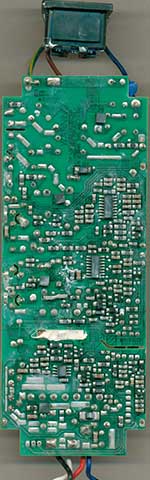

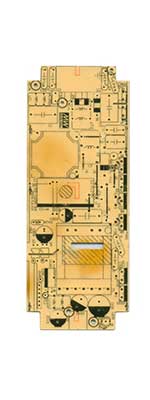

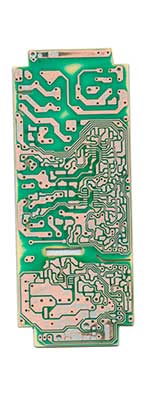

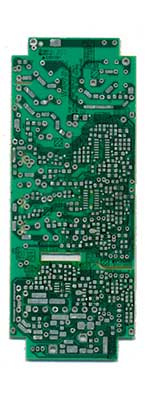

电源板PCB抄板
 |
 |
 |
 |
 |
 |
| GM-2830-V01 物料清单 | ||||
| 类型 | 参数 | 封装 | 用量 | 位号 |
| 电容 | 100NF 10% | 0402 | 3 | C22 C4 C6 |
| 10PF 10% | 0402 | 1 | C10 | |
| 12PF 10% | 0402 | 3 | C13 C14 C19 | |
| 18PF 10% | 0402 | 1 | C8 | |
| 1UF 10% | 0402 | 7 | C1 C11 C12 C2 C21 C3 C7 | |
| 2.2UF 10% | 0603 | 3 | C15 C18 C5 | |
| 25PF 10% | 0402 | 2 | C9 C16 | |
| 33PF 10% | 0402 | 1 | C20 | |
| 43PF 10% | 0402 | 1 | C17 | |
| 电阻 | 0R 5% | 0402 | 1 | R4 |
| 100K 5% | 0402 | 1 | R2 | |
| 100R 5% | 0402 | 2 | R1 R3 | |
| 27R 5% | 0402 | 2 | R5 R6 | |
| 二极管 | T4(1N4148WS) | SOD323 | 1 | D1 |
| 电感 | 0402 | 1 | L2 | |
| 0402 | 1 | L3 | ||
| 1.8UH | 0402 | 2 | L1 L4 | |
| 晶体 | D264L | 3225 | 1 | Y2 |
| EARL | 贴片封装 | 1 | Y1 | |
| 插座 | CON6-1.0-SMD | CON6-1.0-SMD | 1 | CN1 |
| 电池 | E07AC | 1 | BAT1 | |
| 芯片 | 1501 | 贴片封装 | 1 | U3 |
| 4A2D | SOT23-5 | 1 | U2 | |
| AT | 贴片封装 | 1 | U5 | |
| Blox G7020-KT C1010A | QFN40-0.4MM | 1 | U4 | |
PCB抄板简介
板朗科技(www.pcbhf.com)是国内最早一批从事PCB电路板抄板的公司，拥有近十年的PCB反向开发设计抄板经验。板朗科技建立了先进的PCB抄板研究室，购置了专业的抄板机器设备和软件，组建了专业的抄板团队。板朗科技每年经手各种PCB抄板案例数千件，我司丰富的抄板经验在保证接手的抄板案例成功率的同时，也能够更高效的完成抄板工作。高效率与高成功率使板朗科技在业界备受好评。
PCB抄板范围
十年的抄板历程中，板朗科技积累了成熟完备的抄板技术，PCB抄板业务覆盖绝大多数类型和难度的PCB电路板，包括但不限于下面所列行业：
1.无线通讯设备：如无线基站；
2.光网络传输设备：如SDH，DWDM设备。
3.数据通信设备：如高端路由器、LANSWITCH、ADSL等。
4.高端计算设备：服务器，主机主板等。
5.多媒体电子设备：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率开关电源产品：家电、计算机、通讯、开关电源PCB设计。
7.电力电子设备：变频器、UPS、工业电源、工控板。各系列工控PCB设计。
8.工业控制设备、汽车控制系统、医疗电子设备。
PCB抄板能力
| 项目 | 我司能力 | 精度 |
| 最高层数 | 1-38层 | …… |
| 最大板厚 | 6mm | ±0.05mm |
| 最大尺寸 | 640mm X 480mm | ±0.1mm |
| 最小线宽 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
| 最小线隙 |
硬板 0.01mm 柔性版0.005mm |
|
| 最小机械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小机械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小激光盲孔 |
0.1mm |
|
| 最小激光埋孔 |
0.1mm |
|
| 盲孔种类 | 1阶、2阶、3阶、4阶激光盲孔 | …… |
| 埋孔种类 | >20类 | …… |
| 多层板铜厚测量 | …… | ± 1.7um |
| 多层板层间距测量 | …… | ±5um |
| 阻抗测算 | 5~150Ω | ±0.5Ω |
| 电阻阻值测量 | 0.000001Ω~20MΩ | ±5% |
| 电容容值测量 | 0.001pF ~ 100F | |
| 电感量测量 | 0.001nH ~ 10H | |
| 磁珠等效阻值测量 | 10Ω ～ 2000Ω (100MHz) | ±10% |
| 晶体频率测量 | 1KHz ~ 200MHz | ±1% |
| 稳压二极管测量 | 0.5V ~ 56V | ±0.01V |
一条龙PCB抄板
狭义上的PCB抄板仅包括电路板复制，我公司提供制作BOM清单、PCB克隆、芯片解密、物料代购、样机制作、调试、维修，SMT加工、PCBA加工等整套电子方案开发的一条龙服务，一站式解决所有问题，为客户节省时间、财力、人力等多方面的成本。
PCB抄板价格
板朗科技pcb抄板收费采用透明的计价方式，根据PCB板尺寸、板层、器件密度、操作的难以程度等相关参考因素，制定了详细的计算抄板价格方式，不乱收，多收客户一分钱。客户如需相关其他后续加工服务，抄板费用能享有一定优惠。
