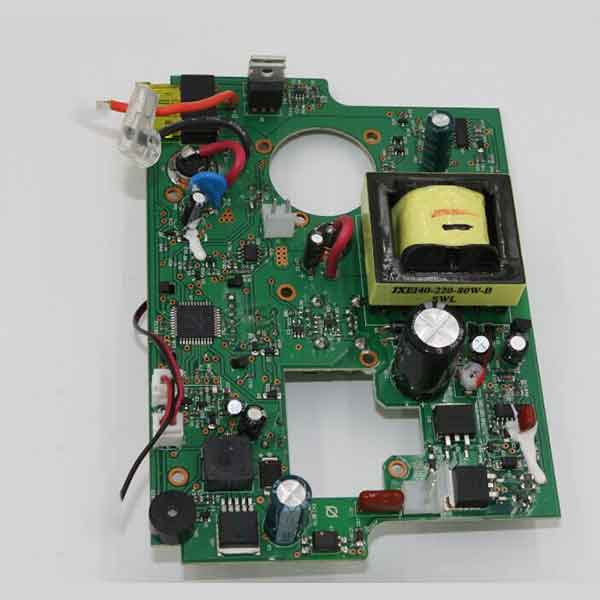

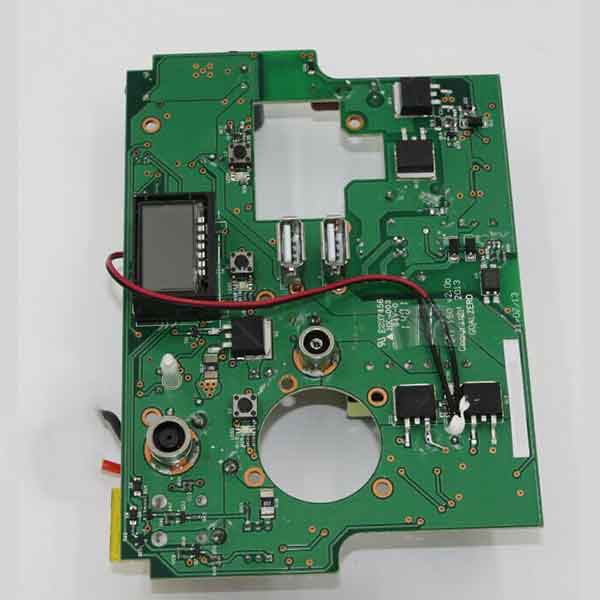

PCB抄板案例-显示板PCB
发布时间：2016-05-19 19:29:08

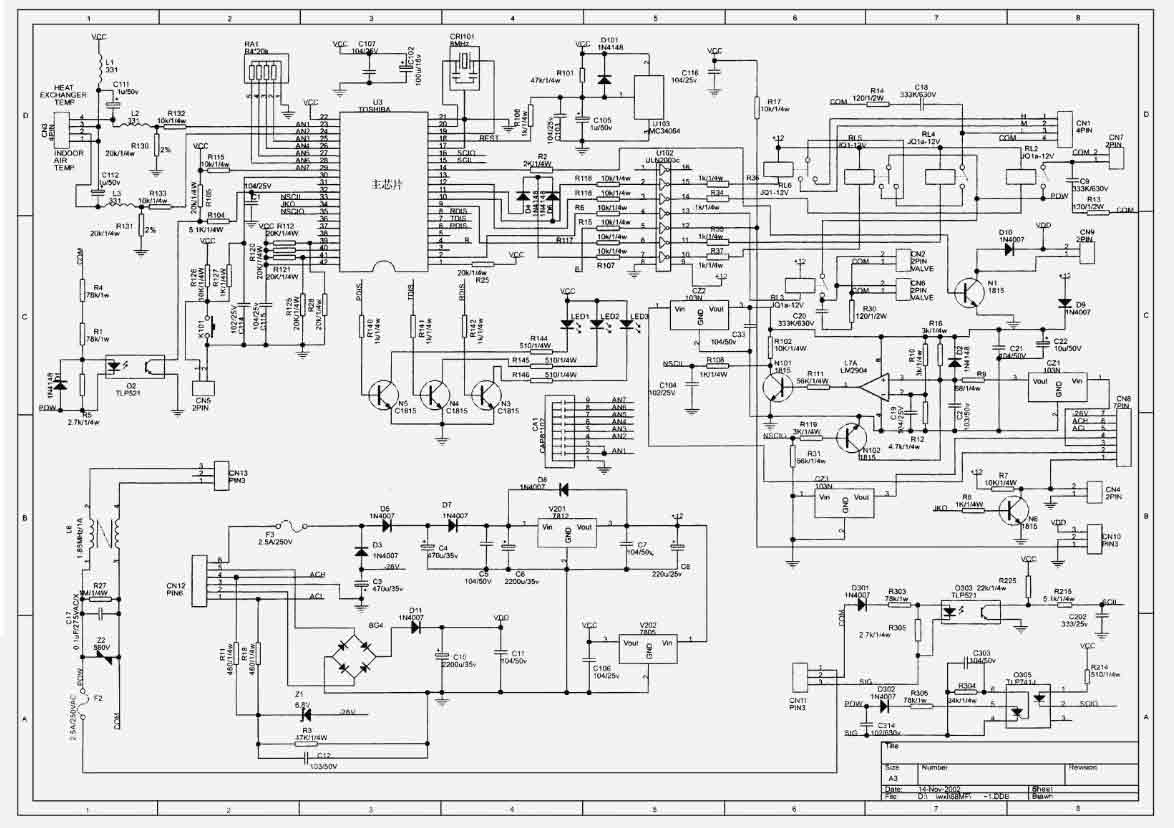

案例详情
 |
 |
 |
|
以下是该显示板部分元器件的bom清单，列举部分区域所用的部分电子元器件。
| 显示板物料清单 | |||||
| 类型 | 参数说明 | 封装 | 数量 | 位号 | 厂商 |
| 贴片电阻 | 电阻\100R\1/10W\±5% | 0603 | 1 | R24 | |
| 电阻\220R\1/10W\±5% | 0603 | 2 | R53,R57 | ||
| 电阻\750R\1/10W\±5% | 0603 | 4 | R3,R8,R9,R13 | ||
| 电阻\1K\1/10W\±5% | 0603 | 6 | R21,R22,R28,R40,R51,R60 | ||
| 电阻\2.2K\1/10W\±5% | 0603 | 5 | R4,R30,R36,R66,R67 | ||
| 电阻\4.7K\1/10W\±5% | 0603 | 1 | R39 | ||
| 电阻\5.6K\1/10W\±5% | 0603 | 1 | R44 | ||
| 电阻\7.5K\1/10W\±5% | 0603 | 1 | R47 | ||
| 电阻\10K\1/10W\±5% | 0603 | 17 | R1,R2,R14,R15,R16,R25,R26,R27,R31 R35,R42,R48,R49,R55,R56,R58,R65 |
||
| 电阻\12K\1/10W\±5% | 0603 | 3 | R7,R11,R19 | ||
| 电阻\18K\1/10W\±5% | 0603 | 2 | R37,R62 | ||
| 电阻\22K\1/10W\±5% | 0603 | 6 | R6,R10,R12,R45,R52,R63 | ||
| 电阻\30K\1/10W\±5% | 0603 | 2 | R34,R64 | ||
| 电阻\47K\1/10W\±5% | 0603 | 6 | R17,R18,R20,R38,R54,R61 | ||
| 电阻\68K\1/10W\±5% | 0603 | 2 | R5,R43 | ||
| 电阻\100K\1/10W\±5% | 0603 | 8 | R23,R29,R32,R33,R41,R46,R50,R59 | ||
| 热敏电阻 | 贴片热敏电阻\10K | 0603 | 1 | RT1 | |
| 贴片电容 | 电容\470PF\±5% | 0402 | 1 | C30 | |
| 电容\100NF\±5% | 0402 | 1 | C29 | ||
| 电容\220PF\±5% | 0603 | 4 | C5，C11,C16,C20 | ||
| 电容\2.2NF\±5% | 0603 | 2 | C8,C31 | ||
| 电容\100NF\±5% | 0603 | 13 | C2,C4,C6,C10,C12,C15,C18 C9,C22,C24,C28,C32,C46 |
||
| 电容\220NF\±5% | 0603 | 1 | C7 | ||
| 电容\1UF\±5% | 0603 | 4 | C13,C23,C27,C33 | ||
| 电容\2UF\±5% | 1206 | 8 | C39,C40,C41,C43,C44,C45,C37,C42 | ||
| 电容\3.3UF\±5% | 0805 | 5 | C3,C14,C17,C19,C21 | ||
| 电容\33UF\±5% | 1210 | 2 | C25,C26 | ||
| 电容\47UF\±5% | 1210 | 4 | C34,C35,C36,C38 | ||
| 钽电容 | 贴片钽电容\226A（22UF 10V） | 3216 | 1 | C1 | |
| 电感 | 大功率电感\0.1UH 1012AA | SMD2 6.6x6.6x2.8mm | 1 | L5 | |
| 大功率电感\0.47UH 1012AK | SMD2 6.6x6.6x2.8mm | 1 | L4 | ||
| 大功率电感\4.7UH 1021AB | SMD2 12.8x12.8x3.5mm | 1 | L3 | ||
| 绕线电感\10UH | SMD2 3.3x2.5x1.5mm | 2 | L1,L2 | ||
| 保险 | 保险 A | 0805 | 2 | F1,F2 | |
| 保险 E | 0603 | 2 | F3,F4 | ||
| (PMEG6010CEJ)EQ | SOD-323 | 2 | D12 D14 | ||
| (22V稳压二极管)C | SOD-523 | 2 | D7,D9 | ||
| (6.2V稳压二极管)FO | SOD-523 | 2 | D2,D10 | ||
| (整流二极管)GN | SOD-523 | 5 | D1,D3,D4,D5,D11 | ||
| (BAT54WS)L9 | SOD-523 | 2 | D6,D8 | ||
| (MAX803MXR)ABB | SOT-323 | 1 | Q2 | ||
| (BC856BW)3Bt | SOT-323 | 2 | Q4,Q5 | ||
| (BC846BW)1B | SOT-523 | 2 | Q1,Q6 | ||
| (BAT721A)L8W | SOT-23 | 2 | Q3,Q7 | ||
| (INA193AIDBVR)BJJ | SOT-25 | 1 | U14 | ||
| C12 | SOT-25 | 1 | U3 | ||
| (LM2703MFX-ADJ)S48B | SOT-25 | 1 | U6 | ||
| SHAB | SOT-26 | 1 | U4 | ||
| S86C M03 | SMD3 | 1 | U9 | ||
| 123N08NS | SON8铁底 | 3 | U8,U11,U10 | INFINEON | |
| F7832 | SOP8 | 2 | U12,U13 | IOR | |
| L2941LD | LLP8 | 1 | U1 | NS | |
| TMSLF 240IAVFA | QFP32 | 1 | U2 | TI | |
| ATMEGA168 20AU | QFP32 | 1 | U5 | ATMEL | |
| LM5116 | SSOP20 | 1 | U7 | NS | |
| 晶振 | 贴片晶振\.N08 | SMD3 3.2x1.4x0.8mm | 1 | X1 | |
| 排针 | 黑色3PIN排针 脚距2.54mm | SIP3 | 1 | J1 | |
| LED灯 | 红灯 | 0603 | 1 | D13 | |
