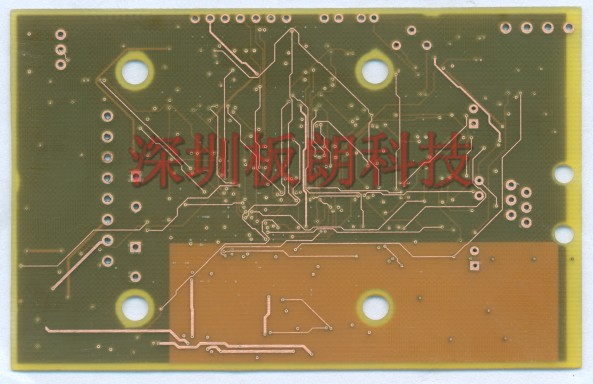

大家好!我代表板朗科技的工师们来谈一下BOM清单的制作,这个对于一个产品的成功率非常重要,BOM清单常规的会分为几项(上面举例图示)
制作BOM清单是PCB抄板中的重要环节,更多相关PCB抄板流程的详情,可以参考我公司PCB抄板流程。BOM也就是物料清单,将产品的原材料,零配件,组合件予以拆解,并将各单项材料依材料编号、名称、规格、基本单位、供应厂商、单机用量、产品损耗率等依制造流程顺序记录下来。
PCB抄板bom清单统计可按下表进行。
产品料号 | 品名 | 规格 | 单位 | 经济产量 | 前置天数 | 成本 | 新增日 | 更改日 | 工程图号 | |||
阶层 | 子件料号 | 品名 | 规格 | 单机用量 | 损耗率 | 供应商号 | 成本 | 生产日期 | 失效日期 | 制控说明 | 工程图号 | 备注 |
|
点击PCB抄板BOM清单案例参考详细案例
1. 类型
图上最左边的类型,是对元件最直接最基本的识别方法,元件大的分有很多种类,除了我们所常用的四大元件器,电阻,电容,电感,晶体管之外等还有IC芯片,开关,发光管,插座连接器各种接口等,此外,再详细的说,第一种类型还有更详细的小分类,比如电容有贴片电容,电解电容,钽电容,安规电容等等,二极管有普通整流开关二极管,稳压二极管,肖特基二极管,等等,以上是类型的基本内容概况介绍
2. 参数说明
如上图中的第二项所示,是元件的具体参数,电阻的阻的阻值,电容的容值,电感感值,二极稳压的伏数,IC芯片的型号等,此外还有元件的功率,误差值等,误差值这项非常用得要,采购中如果BOM不分清是普通精度还是高精密元件将直接影样机的成活率,特别是关键的电路中,对元件的值要求的特别严格苛刻,比如精电阻,不能普通的同样的值来替代,涉及到高频板对电感值的值要示也是如此必须非常精确,失之毫厘,差之千里可以用在这个上面说明实质,当然,反过来,精密元件则可以替代普能的元件。
3. 封装
如上图片所示第三项,封装规格是对元件的尺寸大小的描述,同样的元件类型同样的元件参数值,还不行,要同样的规格的元件,否则尺寸大小对不上,不能焊接在板子,这就很严重的问题了,规格必须于国际接轨,有着统一的标准,板朗科技工程师对这方面有着很深的认识经验,源于多年的积累和学习,对于特殊的元件比如排针要说明其间距,和长宽高数值,发光管的颜色,脚的位数,直径等都将在些项体现标明出来以方便采购物料使用。
4. 用量
如上所示,就是单个产品中一种元件的多少这个很好理解不再多讲。
5. 位号
即元件在板子上的丝印位置以编好的位号来区分,如R*,C*,U*等,此项是贴片焊接所必须的一项,容易理解,不再多说。
6. 厂商
如上图示,此项是对一些特别的元件,比如芯片等元件的牌子,虽然是同样的规格型号,但不同的供应商质量价格也各有不同,这个需根据具体产品加以筛选,比如芯片,有NXP,三星,菲利普或是国产的等。
到现在一个完整的BOM清单就做出来,另外根据PCB板具体情况,每项还有各种备注等,些元件的详细注解,以方便采购使用。
板朗科技通过多年的技术和经验的积累,给广大客户提供优质的BOM元件清单制作,也为产品的下一步骤贴片生产打好了坚实的基础。
