调音台控制线路板抄板

发布时间:2016-08-22 19:23:02

调音台控制线路板抄板图片

案例详情

调音台控制线路板抄板

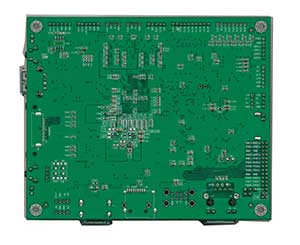

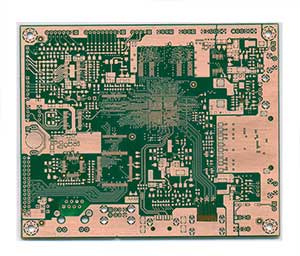

调音台控制线路板正面元器件 调音台控制线路板正面拆板
调音台控制线路板正面电路图 调音台控制线路板背面元器件
调音台控制线路板背面拆板 调音台控制线路板电路
调音台控制线路板抄板BOM清单
元件类型 元件参数 元件封装 数量 元件位号 厂商 备注
贴片电阻 0R   1/8W  ±5% 0805 1 R19
1K   1/8W  ±5% 0805 8 R20, R25, R35, R36, R37, R38, R39, R40
10K  1/8W  ±5% 0805 7 R28, R29, R30, R31, R32, R33, R34
贴片精密电阻 68R  1/8W  ±1% 0805 1 R42
1K   1/8W  ±1% 0805 3 R21, R26, R27
2K   1/8W  ±1% 0805 2 R23, R24
3.9K 1/8W  ±1% 0805 2 R41, R49
10K  1/8W  ±1% 0805 5 R15, R16, R17, R18, R47
30K  1/8W  ±1% 0805 2 R43, R45
100K 1/8W  ±1% 0805 2 R44, R46
10M  1/8W  ±1% 0805 1 JR1
贴片电容 22PF 0805 2 C31, C32
2.2NF 0805 1 JC01
100NF 0805 14 C33, C34, C35, C37, C38, C40,C41, C43, C44, C46, C47,C49, C51,C52
1UF 0805 1 C36
贴片钽电容 10UF 3528 2 EC1, EC2
晶体滤波器 2.4576MHZ XTAL1 引脚间距5MM 10*3.5*13 1 Y1001
整流二极管 M7 SMA 1 D9
贴片三极管 EA2 SOT-23 2 Q3, Q4
2L J(FMMT4403) SOT-23 1 Q6
光耦 357N SOP-4 3 D6, D7, D8 EL
蓝色电位器 3296 DIP3 10*5*10 1 RW01
IC 271C SOP-8 1 U16
0P070 SOP-8 1 U14
5615C SOP-8 1 U13
78L05 SOT-89 1 U12
AD7705BR SOP-16 1 U10
LM35892AM SOP-8 1 U15
REF43 SOP-8 1 U11   见实物
跳线 跳线1、2脚 DIP3 1 RW02
跳线 RAD0.1 1 XS4
双排90°直插排针 20PIN IDC20 引脚间距2.54MM 1 P4
      73
