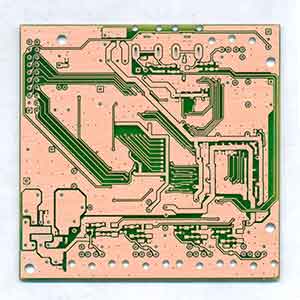

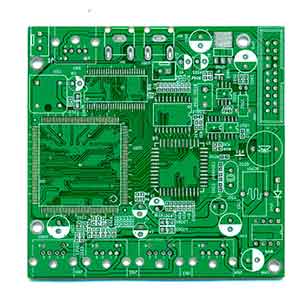

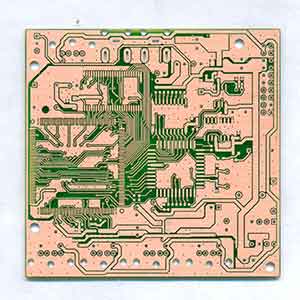

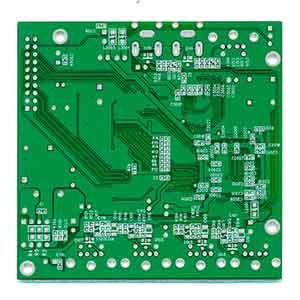

PCB抄板案例-视频控制板克隆
发布时间：2016-05-18 19:38:02
案例详情
 |
 |
 |
 |
该视频控制板pcb抄板制作的一个bom清单，列举部分区域所用的部分电子元器件。
视频控制板BOM清单 |
|||||
|
类型
|
参数说明
|
封装
|
用量
|
位号
|
厂商
|
|
电阻
|
电阻\贴片\56R\1/4W\±5%
|
1206
|
1
|
R5
|
|
|
电阻\贴片\270R\1/4W\±5%
|
1206
|
1
|
R6
|
||
|
电阻\贴片\4.7K\1/4W\±5%
|
1206
|
3
|
R1, R2, R3
|
||
|
电阻\贴片\100K\1/4W\±5%
|
1206
|
1
|
R7
|
||
|
电阻\贴片\47K\1/4W\±1%
|
1206
|
1
|
R4
|
||
|
电解电容
|
贴片电解电容\1 35V(1UF/35V)
|
3528
|
1
|
C1
|
|
|
三极管
|
三极管\A7W(BAV99)
|
SOT-23
|
1
|
D1
|
|
|
三极管\Y2W(BZX84-C12)
|
SOT-23
|
1
|
ZR1
|
||
|
光耦
|
光耦\P181
|
SOP4
|
1
|
OP1
|
TOSHIBA
|
|
IC
|
NTD18N06L（934/18/N6LG）
|
TO-252
|
1
|
T1
|
ON
|
|
排针
|
黑色弯角排针\（11PIN实用5PIN)\间距2.54mm
|
SIP5
|
1
|
J1
|
|
PCB抄板简介
板朗科技(www.pcbhf.com)是国内最早一批从事PCB电路板抄板的公司，拥有近十年的PCB反向开发设计抄板经验。板朗科技建立了先进的PCB抄板研究室，购置了专业的抄板机器设备和软件，组建了专业的抄板团队。板朗科技每年经手各种PCB抄板案例数千件，我司丰富的抄板经验在保证接手的抄板案例成功率的同时，也能够更高效的完成抄板工作。高效率与高成功率使板朗科技在业界备受好评。
PCB抄板范围
十年的抄板历程中，板朗科技积累了成熟完备的抄板技术，PCB抄板业务覆盖绝大多数类型和难度的PCB电路板，包括但不限于下面所列行业：
1.无线通讯设备：如无线基站；
2.光网络传输设备：如SDH，DWDM设备。
3.数据通信设备：如高端路由器、LANSWITCH、ADSL等。
4.高端计算设备：服务器，主机主板等。
5.多媒体电子设备：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率开关电源产品：家电、计算机、通讯、开关电源PCB设计。
7.电力电子设备：变频器、UPS、工业电源、工控板。各系列工控PCB设计。
8.工业控制设备、汽车控制系统、医疗电子设备。
PCB抄板能力
| 项目 | 我司能力 | 精度 |
| 最高层数 | 1-38层 | …… |
| 最大板厚 | 6mm | ±0.05mm |
| 最大尺寸 | 640mm X 480mm | ±0.1mm |
| 最小线宽 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
| 最小线隙 |
硬板 0.01mm 柔性版0.005mm |
|
| 最小机械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小机械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小激光盲孔 |
0.1mm |
|
| 最小激光埋孔 |
0.1mm |
|
| 盲孔种类 | 1阶、2阶、3阶、4阶激光盲孔 | …… |
| 埋孔种类 | >20类 | …… |
| 多层板铜厚测量 | …… | ± 1.7um |
| 多层板层间距测量 | …… | ±5um |
| 阻抗测算 | 5~150Ω | ±0.5Ω |
| 电阻阻值测量 | 0.000001Ω~20MΩ | ±5% |
| 电容容值测量 | 0.001pF ~ 100F | |
| 电感量测量 | 0.001nH ~ 10H | |
| 磁珠等效阻值测量 | 10Ω ～ 2000Ω (100MHz) | ±10% |
| 晶体频率测量 | 1KHz ~ 200MHz | ±1% |
| 稳压二极管测量 | 0.5V ~ 56V | ±0.01V |
一条龙PCB抄板
狭义上的PCB抄板仅包括电路板复制，我公司提供制作BOM清单、PCB克隆、芯片解密、物料代购、样机制作、调试、维修，SMT加工、PCBA加工等整套电子方案开发的一条龙服务，一站式解决所有问题，为客户节省时间、财力、人力等多方面的成本。
PCB抄板价格
板朗科技pcb抄板收费采用透明的计价方式，根据PCB板尺寸、板层、器件密度、操作的难以程度等相关参考因素，制定了详细的计算抄板价格方式，不乱收，多收客户一分钱。客户如需相关其他后续加工服务，抄板费用能享有一定优惠。
