PLD芯片原理和解密方法介绍

发布时间:2016-08-17 15:37:28

PLD结构及原理

PLD可编程逻辑器件是做为一种通用集成电路生产的,其逻辑功能按照用户对器件编程来搞定。用户在设计开发软件(有的还需编程器)的辅助下就可以对PLD器件编程,使之实现所需的组合或时序逻辑功能,这是PLD最基本的特征。为此,PLD在工艺上必须做到允许用户编程,在电路结构上必须具有实现各种组合或时序函数的可能性。

pld芯片

PLD的基本组成

PLD的核心部分是具有一定规模的与阵列和或阵列。与阵列用以产生有关与项;或阵列把上述与项构成多个逻辑函数。输入电路起着缓冲的作用,且生成互补的输入信号,送至与阵列。输出电路既有缓冲作用,又可以提供不同的输出结构,如三态(TS)输出、OC输出及寄存器输出等。不同的输出方式将可以满足不同的逻辑要求。

PLD的编程

pld原理

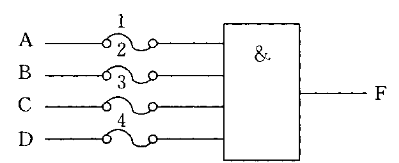

一个有4输入的TTL与门,4根输入线分别串入了熔丝1,2,3,4。不难看出熔丝的通或断会直接改变输出函数F表达式的内容,如果熔丝1,2,3,4均接通,则F=ABCD。若熔丝1和2烧断,则F=CD,其余情况类推。这就是与门的一种可编程结构。通常,工厂提供的产品中熔丝是全部接通的,用户可按需要烧断某些熔丝,以满足输出函数的要求,这就是编程。用以产生必要的电信号将熔丝烧断的设备称为编程器。

pld编程

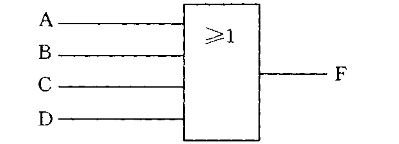

或门是不可编程的。需要说明的是:若利用烧断熔丝的方法来编程,则编程总是一次性的。一旦编程,电路的逻辑功能将不能再改变,这显然是不方便的。为此又开发出紫外线可擦除和电可擦除的PLD,这两类器件允许用户重复编程和擦除,使用更为灵活方便。为使讨论方便起见,无论是何种编程和擦除结构,以下均采用熔丝这一名词。

PLD解密方法

针对PLD解密及CPLD解密,板朗科技解密团队专业研究,反复试验,终取得了重大成绩。现可为广大客户提供优质可靠的PLD/CPLD芯片解密、PLD/CPLD芯片破解及PLD/CPLD程序提取服务。

PLD/CPLD解密

板朗科技针对PLD/CPLD芯片及其外围电路有丰富的研究经验及开发实践,能够针对多种系列典型FPGA器件提供安全可靠的解密方案,目前,我们针对PLD/CPLD芯片解密及其外围电路的解密还在不断研究中,后期还将有更多器件与电路被成功破解。深圳板朗科技芯片解密中心PLD/CPLD芯片解密涉及ALTERA、Cypress、ST公司、XILINX系列、Quicklogic公司等系列。板朗科技PLD/CPLD芯片解密服务热线:0755-27872201 18682006201。

PLD/CPLD芯片解密的相关系列

Altera CPLD解密

关于PLD/CPLD

PLD(programmable logic device)-- :PLD是做为一种通用集成电路生产的,他的逻辑功能按照用户对器件编程来搞定。一般的PLD的集成度很高,足以满足设计一般的数字系统的需要。这样就可以由设计人员自行编程而把一个数字系统“集成”在一片PLD上,而不必去请芯片制造厂商设计和制作专用的集成电路芯片了。

目前使用的PLD产品主要有:

a、现场可编程逻辑阵列FPLA(field programmable logic array);

b、可编程阵列逻辑PAL(programmable array logic);

c、通用阵列逻辑GAL(generic array logic);

d、可擦除的可编程逻辑器件EPLD(erasable programmable logic device);

e、现场可编程门阵列FPGA(field programmable gate array)。其中EPLD和FPGA的集成度比较高。有时又把这两种器件称为高密度PLD。

关于CPLD

CPLD(Complex Programmable Logic Device)复杂可编程逻辑器件,是从PAL和GAL器件发展出来的器件,相对而言规模大,结构复杂,属于大规模集成电路范围。是一种用户根据各自需要而自行构造逻辑功能的数字集成电路。其基本设计方法是借助集成开发软件平台,用原理图、硬件描述语言等方法,生成相应的目标文件,通过下载电缆(“在系统”编程)将代码传送到目标芯片中,实现设计的数字系统。

CPLD主要是由可编程逻辑宏单元(MC,Macro Cell)围绕中心的可编程互连矩阵单元组成。其中MC结构较复杂,并具有复杂的I/O单元互连结构,可由用户根据需要生成特定的电路结构,完成一定的功能。由于CPLD内部采用固定长度的金属线进行各逻辑块的互连,所以设计的逻辑电路具有时间可预测性,避免了分段式互连结构时序不完全预测的缺点

PLD芯片解密型号
